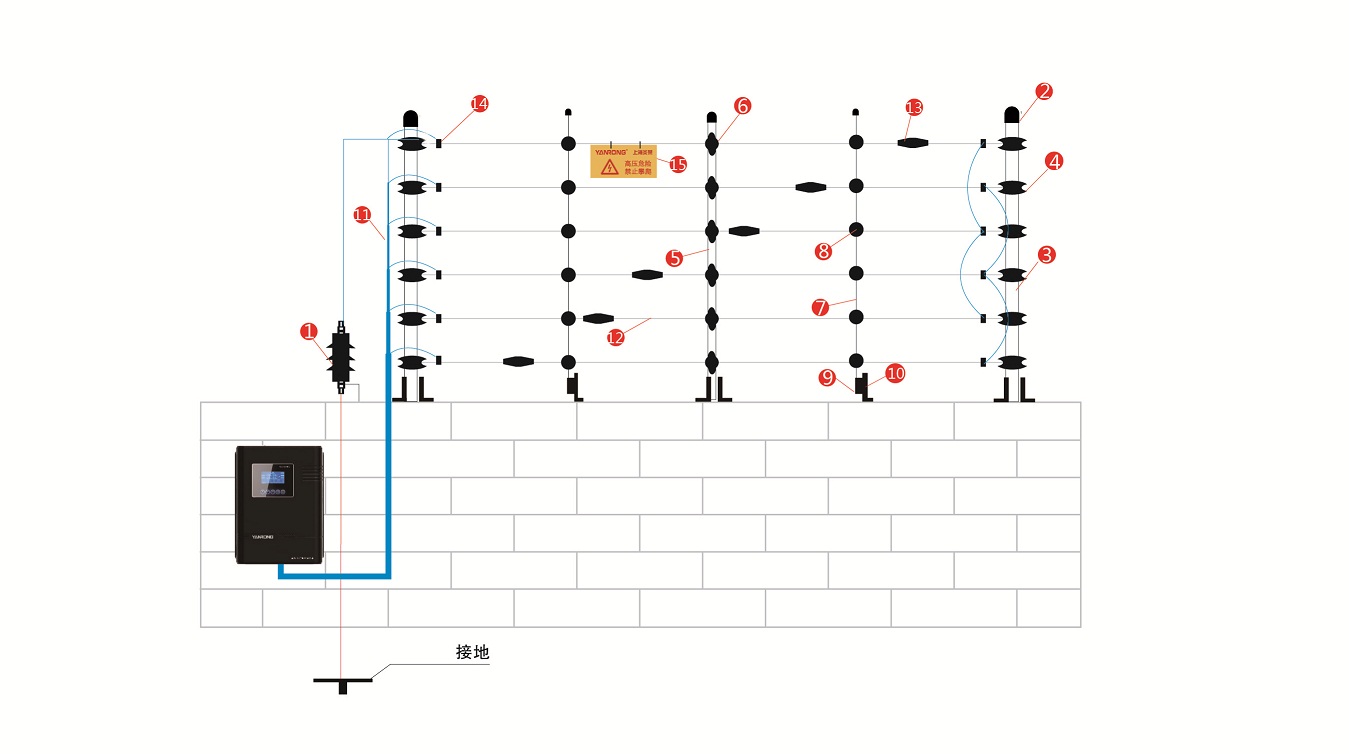

脉冲围栏前端配件组成

  1.高压避雷器HY5WS-10

化学防雷；氧化锌、复合材料；防静电；易于维护；保护无线通讯信号不受脉冲高压干扰。安装于脉冲探测器上方，每个防区配置一个。

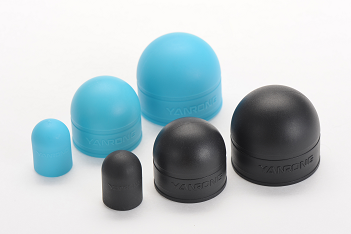

  2.帽子

 硅胶复合材料。

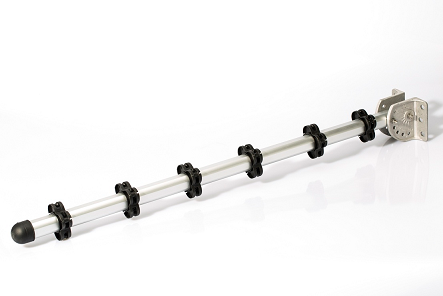

   3.终端杆YR-DG-JZ

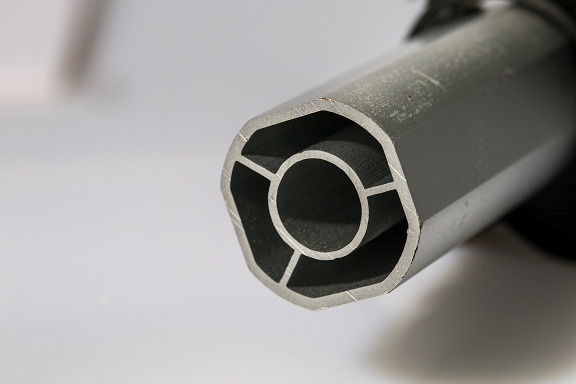

尺寸Φ32*850mm，八边形铝合金，内嵌加强筋增加杆体强度，底座为铝合金材质，底座安装螺丝为SU304不锈钢材质。终端杆用于承受拉力，平均70~200米左右设置一根终端杆(线距可根据实际情况定做)。 一般在防区的分界点和脉冲探测器的上方使用。终端杆的安装，采用焊接、卡箍或万向座等方式固定，视围墙结构状况而选择较合适的方式。在铁栅围墙上，采用焊接法。在混凝土围墙上，采用膨胀螺栓固定方式。只要达到稳固、美观，也可以用别的方式。

4.终端杆绝缘子YR-DG-WXJY

 硅胶复合材料、耐腐蚀、抗压30KV，用所配的螺丝在终端杆绝缘子中部的一个小孔钻入,顶住终端杆的杆体部分使其固定，如需改变或调节上下位置则拧松螺丝即可，简单方便，易于调节。因此，终端杆绝缘子应该在安装之前，预先装在终端杆上。调整好方向和距离（要求每根杆子的方向和距离保持一致），并固定好。终端杆装到现场时应注意绝缘子的排列方向一致，以保持美观。


  5.承力杆YR-CG-JZ



尺寸Φ25*850mm，八边形铝合金，内嵌加强筋增加杆体强度，底座为铝合金材质，底座安装螺丝为SU304不锈钢材质。承力杆用于承受拉力，主要用于支撑合金线； 承力杆必须安装牢固，承力杆用于周界拐角处，受力点，一般拐角大于120°时使用。(线与线的距离也可根据实际情况定做)。

6.承力杆绝缘子YR-CG-JY-T

硅胶复合材料、耐腐蚀、抗压30KV，用所配的螺丝在承力杆绝缘子中部的一个小孔钻入,顶住承力杆的杆体部分,使其固定.如需改变或调节上下位置则拧松螺丝即可,简单方便,易于调节。因此，承力杆绝缘子应该在安装之前，预先装在承力杆上。调整好方向和距离（要求每根杆子的方向和距离保持一致），并固定好。承力杆装到现场时应注意绝缘子的排列方向一致，以保持美观。



7.中间杆YR-ZG-JZ

玻璃纤维，尺寸Φ12.5*850mm，实心杆体，主要用于支撑合金线，用中间杆扇形底座固定在围墙上，中间杆安装于中间杆扇形底座，平均3-5 米一根。

  8.中间杆绝缘子YR-ZG-BYJY

硅胶复合材料、耐腐蚀、抗压30KV，用所配的螺丝在中间杆绝缘子中部的一个小孔钻入,顶住精装中间杆的杆体部分,使其固定.如需改变或调节上下位置则拧松螺丝即可,简单方便,易于调节。因此，中间杆绝缘子应该在安装之前，预先装在中间杆上。调整好方向和距离（要求每根杆子的方向和距离保持一致），并固定好。中间杆装到现场时应注意绝缘子的排列方向一致，以保持美观。

  9.中间杆底套YR-ZG-DT-J

硅胶复合材料、耐腐蚀。用于将中间杆固定在中间杆扇形底座上。


10.扇形底座YR-ZG-XZ-J

合金材质，牢固度强、机械应力好，不生锈。可调节中间杆安装方向和角度。

11.高压绝缘线YR-GYX

耐压绝缘复合材料，抗压30KV。用于脉冲探测器连接到上方的合金线上和防区末端连线。或合金线不宜跳接的地方使用。高压绝缘线由围栏合金线做内芯，防止两种金属导线接触，不同的金属发生电化学反应。

  12.合金丝YR-HJS-JZ

 铝、镁、钠、锌、多种合金组成。抗氧化耐腐蚀不生锈。采用多股编制。强度、韧性更好。

电阻值每100米为0.025Ω.强度为500N拉力。

13.中间收紧器YR-SJQ

聚乙烯复合材料、耐腐蚀、强度高，用于收紧合金线的作用。中间收紧器是一直挂在前端围栏上的，安装合金丝时，把合金丝从中间紧线器侧面的圆孔穿入，再对准并穿过其中间的中缝，最后通过另一侧面的圆孔穿出。

14.线-线连接器YR-X

铝合金，不生锈。用于合金线与高压绝缘线的卡线。

 15.警示牌YR-JSP-YG


双面夜光显示，特殊的三孔定位悬挂设计，不宜因风而转动损坏。在前端围栏上平均按10米左右设置一块。
